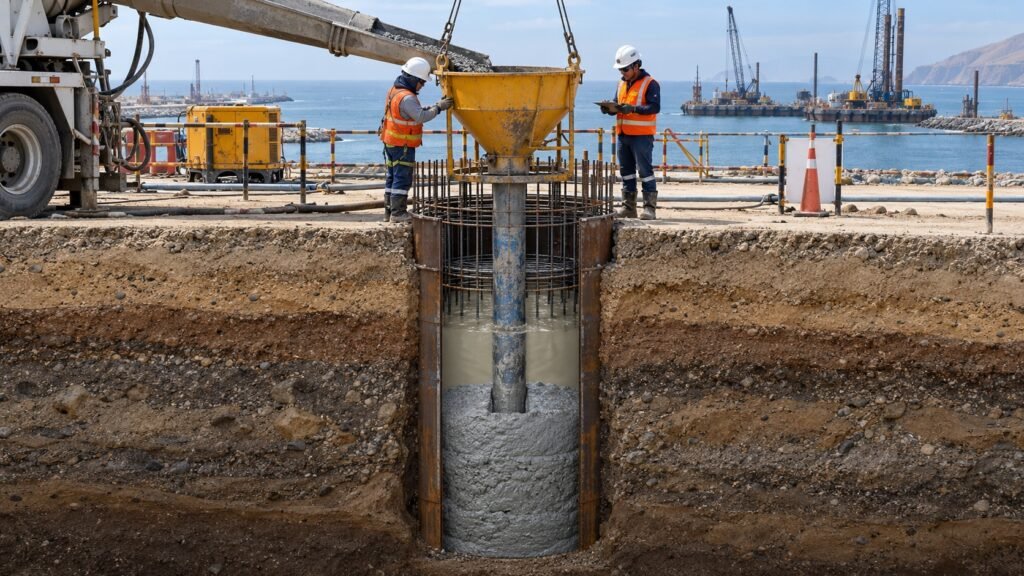

Cimentaciones profundas: cebado y sello inicial del tremie

En cimentaciones profundas ejecutadas con pilote excavado, el primer ingreso de concreto por el tubo tremie define una condición crítica: formar un sello estable en el fondo sin permitir que el fluido de perforación contamine la descarga. El cebado no consiste simplemente en abrir la tolva. Requiere coordinar el estado del fondo, la tubería, el separador, el concreto disponible, la medición de niveles y la continuidad del suministro.

Este artículo desarrolla un control práctico para planificar, ejecutar y documentar el cebado y la formación del sello inicial. Los criterios de aceptación deben provenir del expediente técnico, las especificaciones, el ITP, el procedimiento aprobado, el diseño de mezcla, el plan del proveedor y la norma contractual; no deben sustituirse por valores genéricos tomados de otra obra.

Qué función cumple el sello inicial del tremie

Cuando el pilote contiene agua o fluido estabilizador, el concreto debe llegar al fondo por una conducción cerrada y comenzar a desplazar el fluido hacia arriba. Durante el arranque, el sistema necesita impedir que la primera carga se mezcle dentro del tremie con ese fluido y establecer una columna de concreto que mantenga el flujo en la dirección prevista.

El manual FHWA-NHI-18-024 sobre pilotes excavados explica que una carga inicial insuficiente puede perder la cabeza de concreto, permitir un retorno de fluido al interior del tremie y romper el sello. Si se continúa alimentando en esa condición, el concreto posterior puede mezclarse con el fluido y generar una zona contaminada difícil de evaluar después del vaciado.

Cebado, sello y continuidad son controles distintos

El cebado prepara la descarga inicial y separa el concreto del fluido dentro de la tubería. La formación del sello ocurre cuando el concreto alcanza el fondo, se distribuye y permite que el extremo del tremie quede dentro del concreto fresco. La continuidad mantiene esa condición mientras sube el nivel y se retiran tramos. Cada etapa necesita evidencia propia; una descarga inicial aparentemente normal no demuestra por sí sola que el sello se mantuvo.

Documentos que deben gobernar el arranque

Procedimiento de concretado

El procedimiento debe describir el tipo de tremie, la configuración de la tolva, el método de separación o dispositivo contra retorno, la posición inicial, la secuencia de apertura, la cantidad de concreto que debe estar disponible antes de comenzar, la forma de medir niveles y las respuestas ante una anomalía. También debe identificar quién autoriza el inicio y quién puede ordenar la detención.

Expediente, ITP y diseño de mezcla

Los planos y especificaciones definen la geometría, la cota de punta y la jaula; el ITP establece hold points, ensayos, registros y firmas; el diseño de mezcla demuestra la capacidad del concreto para ser transportado y colocado por el método previsto. La GEC 015 de FHWA sobre aceptación de cimentaciones profundas destaca que la trabajabilidad, su retención, la capacidad de paso y la estabilidad del concreto fresco influyen en la construcción y en la aceptación del elemento.

Plan de suministro y contingencias

Antes de abrir la descarga se debe confirmar que el volumen y la secuencia logística permitan establecer la cabeza inicial y continuar sin una pausa no prevista. La programación considera tiempos de transporte, acceso de mixers, capacidad de la bomba o tolva, equipo de respaldo cuando lo exige el proyecto, iluminación, comunicación y disposición del fluido desplazado. Una lista de camiones no reemplaza la comprobación de que el sistema completo puede sostener el ritmo previsto.

Liberación previa del pilote

El sello no puede compensar un fondo sin limpiar, un fluido fuera de condición, una jaula desplazada o una tubería defectuosa. El inicio debe quedar subordinado a la liberación de las actividades anteriores y a que sus resultados sigan siendo representativos en el momento del vaciado.

Fondo y fluido de perforación

Se revisan la cota final, el método de limpieza, el sedimento y los parámetros del fluido según la especificación y el procedimiento. Si transcurre una espera relevante, la condición debe reevaluarse con el método aprobado. No corresponde dar por válida una medición antigua cuando la perforación estuvo expuesta a decantación, ingreso de material o cambios en la recirculación.

Jaula, tubos de instrumentación y espacio de paso

La jaula debe estar en su posición y apoyada conforme al diseño, sin obstruir el recorrido del tremie. Acoples, separadores, rigidizadores y tubos CSL no deben invadir la ruta de descenso ni crear un punto de atrapamiento. La revisión coordina calidad, topografía y producción para no intentar corregir interferencias cuando el concreto ya está llegando al frente.

Inspección del tremie

Los tramos, juntas y sellos se inspeccionan antes del armado; el interior debe estar limpio y la conducción debe corresponder al procedimiento aprobado. Se verifica la longitud montada, la referencia para controlar elevaciones, el soporte de la tolva, el sistema de izaje y la posición inicial del extremo. Cualquier prueba de hermeticidad o criterio dimensional se ejecuta conforme a la documentación del proyecto y del fabricante.

Selección y control del separador inicial

El procedimiento puede contemplar un tapón, bola, dispositivo desplazable u otra solución de cebado compatible con el sistema. Su función es separar la primera carga de concreto del fluido que ocupa el tremie y permitir que la descarga se establezca sin introducir una obstrucción. No existe un separador universal para todo diámetro, mezcla o configuración.

Compatibilidad con la tubería y el concreto

El elemento debe desplazarse por la tubería sin atascarse, sin deteriorar juntas y sin liberar materiales perjudiciales. Se revisan su material, tamaño, condición, almacenamiento y método de colocación. También se define qué ocurrirá con el separador al salir del extremo: recuperación, permanencia o disposición, según el sistema aprobado.

Trazabilidad antes de introducirlo

La cuadrilla registra el tipo de dispositivo, su inspección y la autorización de uso antes de colocarlo. Este punto evita improvisaciones con bolsas, trapos, espuma u objetos sin control que pueden bloquear el tremie o quedar incorporados en el pilote. El registro debe ser sencillo, pero debe permitir demostrar qué método se utilizó en cada elemento.

Secuencia controlada para formar el sello

Confirmación del estado inicial

Antes de descargar, el responsable confirma la identidad del pilote, cota de fondo, nivel del fluido, longitud y posición del tremie, liberación de la jaula, conformidad del concreto, disponibilidad del volumen inicial y medios de comunicación. La tolva y la conducción permanecen estables; no se inicia mientras exista una maniobra simultánea que pueda mover la tubería o comprometer la boca del pilote.

Carga de la tolva y liberación

La primera carga se introduce siguiendo la secuencia aprobada y manteniendo control visual de la tolva, la alimentación y el soporte del tremie. La liberación del separador debe estar coordinada con la llegada continua del concreto. Abrir con un volumen limitado y luego esperar expone al sistema al retorno del fluido y a la pérdida del sello que describe FHWA.

Establecimiento de la cabeza de concreto

Tras la descarga inicial, se confirma que el concreto haya formado una base y que el extremo del tremie quede embebido conforme al procedimiento. La alimentación continúa mientras se construye la cabeza necesaria. La verificación se apoya en lecturas de nivel, volumen acumulado, geometría del pilote y comportamiento de la descarga; no debe basarse solo en el sonido o en la sensación del operador.

Cómo verificar que el sello se formó

La comprobación reúne evidencias independientes. El volumen colocado se contrasta con la variación del nivel de concreto y con la geometría esperada, reconociendo que el terreno real puede producir diferencias. El retorno de fluido debe corresponder al desplazamiento previsto y mantenerse contenido. La tubería no debe mostrar un cambio súbito compatible con pérdida de columna, ingreso de fluido o bloqueo.

Lecturas de nivel y referencia del tremie

Las lecturas se toman con una referencia topográfica definida y un método que distinga el concreto del fluido. A partir de ellas se calcula el embebimiento real del extremo en cada etapa. El operador de izaje, el responsable del registro y quien autoriza el retiro de tramos deben trabajar con la misma referencia para evitar una discrepancia de cotas.

Conciliación con tickets y volumen acumulado

Los tickets, horas de llegada, volumen descargado y rechazos de concreto se registran desde la primera unidad. El balance no es una aceptación aislada: sirve para detectar una lectura errónea, una pérdida, una cavidad, un sobreconsumo o una descarga incompleta que requiere evaluación. Cualquier diferencia se analiza antes de seguir retirando el tremie.

Señales de alerta durante el arranque

• El separador no desciende o la descarga se bloquea dentro de la tubería.
• La alimentación se interrumpe antes de establecer la cabeza inicial prevista.
• El nivel medido no guarda relación razonable con el volumen descargado.
• Se sospecha ingreso de fluido al tremie o pérdida de la columna de concreto.
• La tubería se desplaza lateralmente, pierde estabilidad o cambia de cota sin autorización.
• El fluido desplazado rebalsa fuera del sistema de contención o cambia de comportamiento.
• El concreto no cumple el control de recepción definido o pierde trabajabilidad antes de colocarse.

Ante cualquiera de estas condiciones, la respuesta debe seguir el procedimiento de contingencia. No se debe levantar la tubería para “probar” el flujo ni agregar agua o material en obra sin autorización. Se preservan los registros, se estabiliza el frente y el responsable técnico evalúa si puede recuperarse el proceso, si se requiere una medida correctiva o si corresponde tratar el elemento como una no conformidad.

Continuidad después del sello inicial

Una vez formado el sello, el control continúa. El tremie se mantiene embebido en concreto fresco según los criterios aprobados y se retiran tramos solo después de verificar niveles y longitudes. La Foundation Manual de Caltrans y su lista de inspección para cimentaciones muestran la importancia de controlar la posición del extremo, el dispositivo contra retorno y el registro del vaciado; los valores específicos de esas referencias no se trasladan automáticamente a un contrato peruano.

Si la colocación se interrumpe, la decisión no depende únicamente del tiempo transcurrido. Se revisan la condición del concreto, la profundidad de embebimiento, la causa de la pausa, la capacidad de reinicio, las especificaciones y la evaluación del responsable técnico. Reiniciar sin confirmar el sello puede incorporar fluido o concreto alterado dentro del elemento.

Registro mínimo para el dossier del pilote

El dossier debe reconstruir el arranque sin depender de la memoria de la cuadrilla. Como mínimo, puede vincular la identificación del pilote, liberación del fondo y fluido, configuración y longitud del tremie, dispositivo de cebado, cota inicial del extremo, hora de inicio, tickets, resultados de recepción, volúmenes, niveles, embebimiento calculado, retiro de tramos, pausas, incidencias y firmas previstas en el ITP.

La guía de inspección de construcción de FHWA incluye la revisión del plan de instalación, el equipo, el tremie, el concreto y los formatos de inspección. La evidencia debe integrarse con el parte diario y los ensayos de integridad posteriores, sin confundir una anomalía de ensayo con una causa automáticamente demostrada.

Errores frecuentes que deben evitarse

• Iniciar el vaciado sin suficiente concreto confirmado para establecer y sostener la cabeza inicial.
• Improvisar el tapón o separador con materiales no aprobados.
• Confundir el cebado del tubo con la formación efectiva del sello en el fondo.
• Aceptar la posición del tremie sin una referencia de cota verificable.
• Levantar o retirar tramos basándose en volumen teórico sin medir el nivel real.
• Continuar después de una pérdida sospechada de sello sin evaluación técnica.
• Registrar solo el volumen final y omitir la secuencia crítica del arranque.
• Aplicar dimensiones, embebimientos o tiempos de otra obra como si fueran universales.

Criterio de liberación del arranque

El arranque puede considerarse controlado cuando el procedimiento aprobado fue seguido, el separador funcionó sin obstrucción, la descarga inicial fue continua, el nivel y el volumen son coherentes, el extremo del tremie quedó embebido conforme al criterio del proyecto y no existe evidencia de retorno de fluido o contaminación. La liberación debe quedar registrada antes de avanzar a retiros sucesivos de tubería.

No corresponde fijar en este artículo un volumen inicial, una profundidad de embebimiento, un tamaño de tapón, un intervalo de medición o un tiempo máximo universal. Esos parámetros dependen de la geometría, el concreto, el fluido, el equipo, la secuencia, las condiciones del terreno y la edición contractual de las normas aplicables.

Fuentes técnicas de referencia

• FHWA-NHI-18-024, Drilled Shafts: Construction Procedures and Design Methods.
• FHWA-HIF-22-024, Acceptance Procedures for Structural Foundations of Transportation Structures.
• Caltrans Foundation Manual.
• EFFC/DFI Guide to Tremie Concrete for Deep Foundations.
• D.S. N.° 011-2019-TR del MTPE.
