En proyectos de cimentaciones profundas en Peru, la profundidad alcanzada no basta para liberar un pilote excavado. Tambien debe controlarse que el fuste mantenga una desviacion compatible con el diseno, las tolerancias de obra y la conexion posterior con cabezales, vigas o losas de fundacion.
Una desviacion no detectada a tiempo puede desplazar la jaula, reducir recubrimientos, generar excentricidades en la transmision de cargas o crear interferencias con pilotes vecinos. Por eso el control debe hacerse antes de hormigonar, cuando todavia es posible corregir el procedimiento o decidir una medida tecnica documentada.
Por que la desviacion importa en cimentaciones profundas
El pilote trabaja como parte de un sistema: terreno, elemento estructural y superestructura. Si el eje real queda fuera de la posicion prevista, el cabezal puede recibir cargas con brazo adicional o requerir ajustes de acero y geometria que no estaban considerados en el detalle original.
Riesgos constructivos frecuentes
- Reduccion del recubrimiento por desplazamiento de la jaula de acero.
- Choque con pilotes existentes, servicios enterrados o contenciones temporales.
- Dificultad para insertar la jaula hasta la cota final sin deformarla.
- Mayor excentricidad entre el fuste y el punto de transferencia de carga.
- Necesidad de redisenar o reforzar cabezales cuando el desvio supera lo admisible.
Controles antes del vaciado del pilote
El control debe integrarse al procedimiento de excavacion y no quedar como una verificacion aislada. En obra, el equipo tecnico debe contrastar replanteo, verticalidad del equipo, estabilidad de la perforacion, caracteristicas del lodo o fluido de soporte y limpieza del fondo.

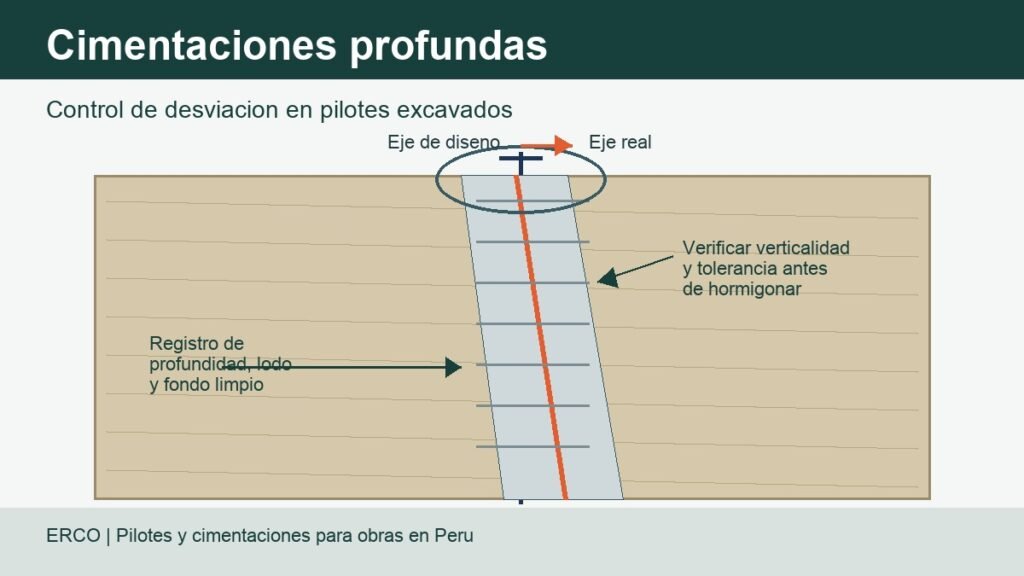

Verificacion del eje y la verticalidad
Antes de colocar o bajar la jaula, se debe confirmar la posicion del centro de perforacion respecto al replanteo. Cuando el proyecto lo exige, pueden utilizarse herramientas de medicion de inclinacion o registros por tramo para identificar tendencias de desviacion y no solo el error final en superficie.
Condicion de la perforacion
La desviacion suele asociarse a cambios de estrato, obstrucciones, perdida de estabilidad de pared o maniobras agresivas con la herramienta. Por eso conviene registrar profundidad, diametro, tiempos de excavacion, nivel de fluido, hallazgos relevantes y cualquier correccion realizada durante el avance.
Criterios para aceptar o corregir
La aceptacion no debe depender de una apreciacion visual. Debe compararse la desviacion medida con las tolerancias del expediente tecnico, las especificaciones del proyecto y la capacidad del cabezal para absorber la ubicacion real del pilote. Cuando el valor es marginal, la decision debe quedar respaldada por el proyectista o la supervision correspondiente.
Acciones cuando se detecta un desvio
- Detener el vaciado hasta evaluar la magnitud y direccion del desvio.
- Revisar si la jaula conserva recubrimiento y espacio libre suficiente.
- Confirmar que no exista interferencia con pilotes cercanos o elementos existentes.
- Registrar la condicion en plano as-built y reporte de campo.
- Definir si corresponde correccion, reperforacion, ajuste de cabezal o aceptacion tecnica.
Buenas practicas de registro en obra
Un registro util debe permitir reconstruir la condicion real del pilote despues de terminado. Para ello se recomienda incluir coordenadas de replanteo, profundidad final, metodo de medicion, operador, hora de control, observaciones de estabilidad, condicion del fondo y liberacion para concreto.
Este control es especialmente importante en zonas urbanas, industriales y portuarias, donde las cimentaciones profundas conviven con estructuras existentes, redes enterradas, rellenos heterogeneos y restricciones de acceso para equipos pesados.
ERCO y la ejecucion tecnica de pilotes
En ERCO desarrollamos soluciones para pilotes, cimentaciones y estructuras vinculadas a obras industriales, portuarias y de infraestructura en Peru. Nuestro enfoque combina planificacion, control de campo y trazabilidad para reducir riesgos durante la ejecucion.
Necesitas evaluar o ejecutar cimentaciones profundas para tu proyecto? Contacta a ERCO para revisar el alcance tecnico, las condiciones del terreno y la alternativa constructiva mas conveniente para tu obra.
