En las obras portuarias en Peru, los rieles de grúa no son un accesorio menor del tablero: son una línea de transferencia de cargas, movimiento y operación. Una desviación pequeña en nivel, alineamiento o trocha puede convertirse en desgaste prematuro, vibración, trabas durante el recorrido o reparación temprana del sistema.
Por eso, el control de rieles en muelles debe tratarse como una actividad de liberación técnica. No basta con instalar el perfil y ajustar pernos; se debe confirmar que el soporte de concreto, las placas de asiento, el grout, los anclajes y la geometría final trabajan como un conjunto compatible con las tolerancias del proyecto y con el equipo que operará sobre el muelle.
Qué se controla antes de liberar el riel

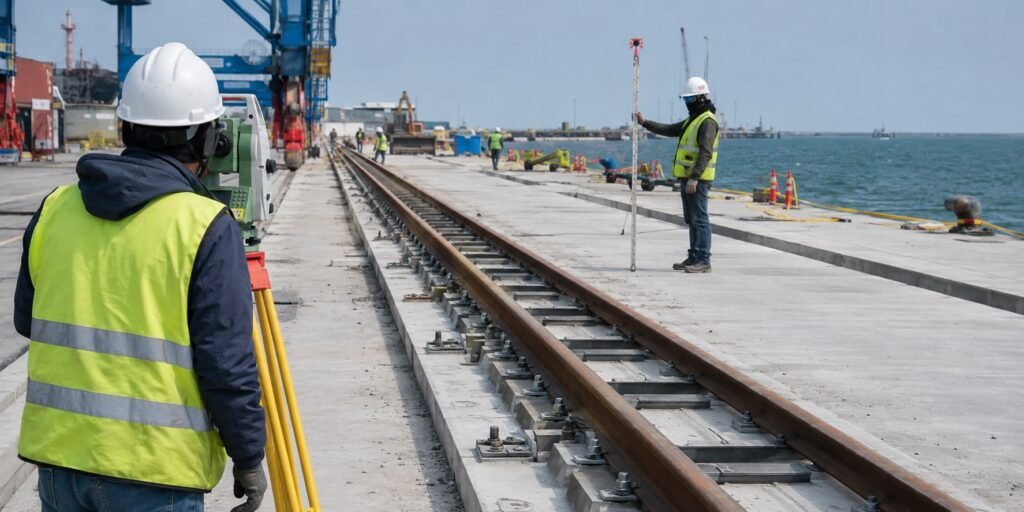

El primer control es geométrico. La línea de riel debe revisarse contra ejes aprobados, cotas de diseño y referencias topográficas permanentes. En muelles, esta verificación debe considerar la continuidad entre tramos, juntas del tablero, zonas de transición y puntos donde el riel cruza insertos, canaletas o cambios de paño.
Alineamiento y continuidad
La alineación horizontal se verifica por tramos, pero se acepta como sistema continuo. Un tramo puede parecer correcto de manera aislada y generar problema cuando se conecta con el siguiente. Por eso conviene registrar desviaciones acumuladas, cambios de pendiente no previstos y cualquier corrección ejecutada antes del ajuste final.
Nivelación, trocha y pendiente
La nivelación debe comprobarse con instrumentos calibrados y puntos de referencia estables. Cuando existen dos líneas paralelas para una grúa, la trocha entre rieles debe verificarse con la misma rigurosidad que la cota individual. La pendiente longitudinal y transversal debe responder al diseño, no a compensaciones improvisadas durante montaje.
Soporte del riel: placas, grout y anclajes
El riel trabaja correctamente solo si su apoyo transmite carga sin vacíos, concentraciones o holguras. Las placas de asiento deben quedar limpias, niveladas, identificadas y con contacto compatible con el sistema de fijación. El grout o mortero de nivelación debe colocarse con espesor controlado, sin segregación visible, vacíos en bordes ni pérdida de confinamiento.
Los pernos, clips y elementos de fijación deben revisarse por ubicación, torque o condición de ajuste especificada, protección frente a corrosión y ausencia de interferencias. En ambiente marino, también importa la condición de roscas, recubrimientos y sellos, porque una fijación expuesta puede deteriorarse antes de que el riel complete su vida útil esperada.
Errores frecuentes en muelles portuarios
- Tomar controles por puntos sueltos y no por continuidad de línea.
- Corregir desniveles con suplementos no aprobados o espesores variables sin registro.
- Liberar el riel sin verificar trocha real entre líneas paralelas.
- Tapar vacíos de grout sin investigar su extensión ni causa.
- No registrar interferencias con juntas, canaletas o insertos del tablero.
- Entregar el sistema sin dossier fotográfico, topográfico y de torque o ajuste.
Evidencia mínima para una liberación técnica
Una liberación seria debe dejar trazabilidad. Como mínimo, el expediente debe incluir plano o croquis de tramos controlados, protocolo topográfico, tolerancias aplicables, registro de placas y anclajes, control del grout, observaciones levantadas, responsable de cierre y conformidad de supervisión. Si hay correcciones, estas deben quedar documentadas con fecha, ubicación y criterio de aceptación.
En proyectos portuarios peruanos, este control ayuda a evitar discusiones posteriores entre obra civil, montaje electromecánico, operador portuario y mantenimiento. El objetivo no es solo “pasar la inspección”, sino entregar una vía de rodadura estable, mantenible y compatible con la operación real del muelle.
Cuándo no conviene aceptar el riel
No debería aceptarse un tramo cuando existen vacíos bajo apoyo, desviaciones fuera de tolerancia, anclajes incompletos, grout sin resistencia o curado requerido, interferencias no resueltas, corrosión inicial en componentes críticos o falta de evidencia topográfica. La presión por habilitar el muelle no reemplaza una liberación técnica documentada.
