Las cimentaciones profundas ejecutadas con concreto colocado en obra necesitan una trazabilidad que vaya más allá de confirmar el volumen vaciado. Cuando el expediente contempla pilotes excavados, barrettes u otros elementos de gran sección, el perfil térmico de integridad —conocido como TIP por Thermal Integrity Profiling— permite evaluar la distribución del calor de hidratación a lo largo del elemento. Su utilidad depende de haber planificado correctamente la instrumentación, protegido los sensores y relacionado cada lectura con la geometría, la jaula, el vaciado y los registros de construcción.
El TIP no debe tratarse como una imagen automática de aceptación. Es un ensayo indirecto que requiere personal competente, datos de obra confiables y juicio de ingeniería. Los criterios aplicables deben provenir del expediente técnico, la especificación, el ITP, el procedimiento aprobado y la edición contractual de la norma. Si aparece una anomalía, el resultado debe integrarse con los registros del pilote y con las verificaciones complementarias que defina el responsable técnico.
¿Qué mide el perfil térmico de integridad?
El concreto libera calor durante la hidratación del cemento. El TIP registra la evolución y distribución de la temperatura dentro del elemento de cimentación. Una respuesta térmica relativamente coherente con la geometría prevista puede respaldar la continuidad del concreto; una variación localizada puede justificar una revisión por posible cambio de sección, condición del recubrimiento, discontinuidad, interferencia de la jaula u otra causa constructiva o geométrica.
ASTM D7949-25 establece métodos para medir perfiles de temperatura en cimentaciones profundas de concreto vaciado en sitio. La interpretación es cualitativa y relativa al elemento, al material, al proceso constructivo y al sistema de medición utilizado. Por eso, una señal diferente no equivale por sí sola a un defecto, y una curva aparentemente uniforme tampoco sustituye la revisión integral de la ejecución.
Dos configuraciones que deben definirse antes del vaciado
El programa de ensayo puede emplear sondas térmicas introducidas en ductos de acceso o sensores embebidos fijados a la jaula de refuerzo, según el método especificado. La elección condiciona la instalación, el control de los ductos o cables, la adquisición y el análisis. No debe improvisarse después del concretado: el plano de instrumentación, la identificación de canales y la forma de proteger las conexiones deben quedar aprobados antes de fabricar o bajar la jaula.
¿Cuándo aporta valor en cimentaciones profundas?
La FHWA, en sus procedimientos de aceptación para cimentaciones profundas, incluye el TIP entre los métodos de integridad utilizados en pilotes excavados, junto con el CSL y otros ensayos. Su selección responde al riesgo, al tipo de elemento, al método de colocación del concreto, a la política del propietario y a los documentos del proyecto.
TIP, CSL y PIT no son pruebas intercambiables
Cada técnica observa el pilote con un principio físico y una cobertura distintos. El CSL analiza la propagación de pulsos ultrasónicos entre tubos; el PIT estudia la respuesta a ondas de baja deformación desde la cabeza; el TIP usa el calor de hidratación distribuido a lo largo del elemento. La estrategia de control puede asignar una prueba principal, combinar métodos o reservar verificaciones complementarias para hallazgos específicos.
La decisión no debe basarse solo en disponibilidad o costo. Debe considerar qué zona del elemento se quiere evaluar, la accesibilidad, la geometría, la presencia de jaula, la secuencia de construcción y las limitaciones reconocidas de cada método. Un informe TIP tampoco reemplaza los controles de limpieza de fondo, fluido de perforación, concreto tremie, volumen, cota de jaula ni probetas.
Planificación antes de fabricar la jaula
Definir objetivo, alcance y responsables
El plan debe identificar los elementos a ensayar, el método adoptado, la distribución de sensores o ductos, el sistema de coordenadas, la referencia de profundidad, el equipo, la calibración o verificación funcional, la oportunidad de lectura, los entregables y la cadena de revisión. También debe indicar quién instala, quién registra, quién interpreta y quién tiene autoridad para aceptar, solicitar información adicional o detener la liberación.
Coordinar la instrumentación con el diseño de la jaula
La ubicación de cables, sensores y ductos debe coordinarse con barras longitudinales, espirales, empalmes, rigidizadores, centralizadores, acoples, tubos CSL y puntos de izaje. El sistema no puede reducir el recubrimiento requerido, crear congestión que afecte el flujo del concreto ni quedar expuesto a golpes durante el transporte, el volteo o el descenso.
El plano aprobado debe mostrar la identificación de cada línea, su orientación respecto a un eje permanente y la forma de resolver cambios de tramo en jaulas ensambladas. Esa orientación permitirá relacionar una señal térmica con el lado real del pilote, la estratigrafía, la camisa y cualquier incidencia del vaciado.

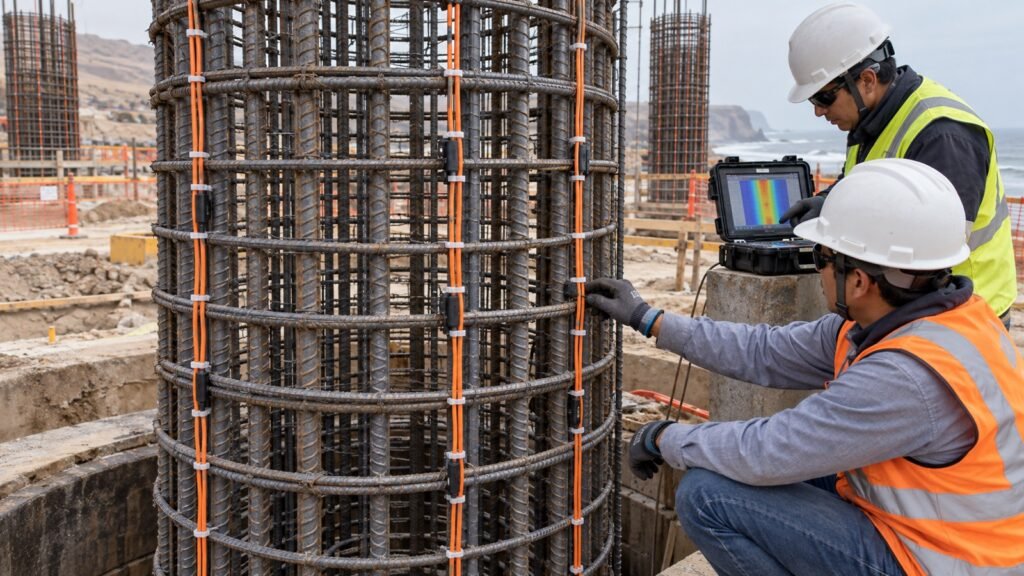

Control de instalación de sensores y ductos
Inspección antes del descenso
Antes de movilizar la jaula, el equipo de calidad debe comprobar la continuidad e identificación del sistema, su fijación, el radio de curvatura permitido por el fabricante, la protección en empalmes y extremos, y la correspondencia con el plano de instrumentación. La revisión debe quedar respaldada con fotografías orientadas y un registro por pilote.
Las amarras deben mantener el dispositivo en posición sin dañarlo ni permitir que se desplace durante el izaje. Los conectores que permanecerán accesibles deben protegerse contra tracción, ingreso de agua, concreto, polvo y manipulación accidental. Toda reparación o sustitución requiere trazabilidad y nueva comprobación funcional.
Vigilancia durante el izaje y descenso
El inspector debe observar puntos de enganche, roces contra la camisa o el terreno, uniones entre módulos y zonas próximas a separadores. Si un cable queda atrapado, se corta o pierde su identificación, no corresponde continuar como si el canal estuviera disponible. La incidencia debe registrarse, evaluarse según el procedimiento y comunicarse al especialista antes del vaciado.
El concretado también forma parte del ensayo
El TIP se interpreta junto con la historia de construcción. Por ello, el registro del concretado debe conservar hora de inicio y término, lotes y guías, nivel del concreto, posición y movimientos del tremie, volumen teórico y suministrado, incidencias, interrupciones, extracción de camisa y comportamiento de la jaula. Una anomalía térmica sin esta cronología pierde contexto para distinguir una condición real de una variación explicable.
Proteger el sistema sin alterar la operación aprobada
Durante el vaciado se debe vigilar que conexiones, dataloggers o extremos de ductos permanezcan protegidos. La instrumentación no autoriza modificar la secuencia tremie ni introducir herramientas dentro del elemento. Si ocurre daño, movimiento de jaula, pérdida de un canal o una pausa no prevista, el equipo debe registrarlo de inmediato y aplicar el plan de contingencia.
Adquisición de datos con trazabilidad
La oportunidad de lectura depende del sistema, la mezcla, la geometría, el ambiente y los documentos del proyecto. No debe imponerse una ventana universal. El especialista debe verificar que el desarrollo térmico sea apropiado para el método, conservar los archivos originales y evitar decisiones basadas en una sola captura sin contexto temporal.
Datos mínimos que deben acompañar cada perfil
- Identificación única del pilote y ubicación en planos.
- Fecha y cronología del vaciado y de cada adquisición.
- Método, equipo, software, versión y responsable del ensayo.
- Plano de sensores o ductos, orientación y referencia de profundidad.
- Estado de cada canal y cualquier reparación o pérdida de señal.
- Geometría prevista, jaula, camisas y estratigrafía relevante.
- Volúmenes, niveles, incidencias del tremie y registros de concreto.
- Archivos crudos, procesamiento aplicado y criterios contractuales.
Cómo interpretar una anomalía térmica
La interpretación debe comparar canales, profundidades y tiempos, y revisar si la respuesta es consistente con la geometría y la secuencia construida. Una zona relativamente más fría puede relacionarse con menor masa de concreto, mayor distancia entre el sensor y el concreto efectivo, una inclusión o una condición de borde; una zona relativamente más caliente puede asociarse con mayor masa, desplazamiento de jaula u otra variación geométrica. Estas asociaciones son hipótesis de evaluación, no diagnósticos automáticos.
Separar señal, geometría y error de instrumentación
Antes de atribuir un hallazgo al pilote, se debe descartar un canal dañado, un sensor mal ubicado, una referencia de profundidad incorrecta o una adquisición incompleta. Después se contrasta el resultado con el balance volumétrico, los niveles de concreto, el perfil del terreno, la posición de la camisa, los empalmes de jaula y cualquier incidencia documentada.
Escalar el hallazgo con una decisión técnica
Cuando el perfil excede los criterios de revisión definidos por el proyecto, el elemento debe quedar en condición controlada hasta que el ingeniero responsable evalúe la información. Según el caso, puede solicitar análisis adicional, otra técnica no destructiva, verificación geométrica, extracción de testigos, revisión estructural o una propuesta de reparación. La medida elegida debe responder a la ubicación, extensión, función y consecuencia del hallazgo.
Aceptación: un informe TIP no libera por sí solo el pilote
La liberación debe integrar la competencia del laboratorio o especialista, la conformidad del montaje, la calidad de los datos, los registros de ejecución y los criterios del expediente. ASTM advierte que la interpretación depende del juicio y experiencia del profesional. En consecuencia, no corresponde aplicar porcentajes, diferencias de temperatura ni geometrías admisibles tomadas de otro proyecto como si fueran límites universales.
La decisión final debe identificar el documento gobernante y dejar una conclusión inequívoca: aceptado, aceptado con condición documentada, sujeto a evaluación adicional o no conforme. Si se modifica el estado del elemento después de una reparación o verificación, el dossier debe conservar la secuencia completa y no solo el informe final.
Errores frecuentes que reducen el valor del TIP
- Contratar el ensayo después de fabricar la jaula, sin espacio ni detalle aprobado.
- No orientar los sensores respecto a un eje verificable del pilote.
- Perder continuidad o identificación durante el empalme de módulos.
- Entregar al analista curvas sin registros de vaciado ni geometría.
- Confundir una anomalía térmica con un defecto confirmado.
- Aplicar umbrales de otro contrato sin validación del responsable técnico.
- Liberar el cabezal o continuar trabajos antes de cerrar la revisión.
Dossier para cerrar el control de integridad
El expediente de cierre debe reunir el plan aprobado, planos de instrumentación conforme a obra, certificados y verificaciones del equipo, registros de instalación, fotografías, cronología de concretado, archivos originales, perfiles procesados, informe interpretativo, revisión del ingeniero y tratamiento de observaciones. Esta organización permite auditar la decisión y coordinarla con los ensayos de concreto, CSL, PIT u otras verificaciones previstas.
Referencias técnicas
- ASTM D7949-25, Standard Test Methods for Integrity Testing of Concrete Deep Foundations by Thermal Methods.
- FHWA-HIF-22-024, Acceptance Procedures for Deep Foundations.
- FHWA GEC 10, Drilled Shafts: Construction Procedures and LRFD Design Methods.
- FHWA-ICT-22-014, evaluación del uso de métodos de integridad en pilotes excavados.
La norma, su edición contractual y las exigencias particulares deben confirmarse en cada proyecto. Este contenido es una guía de control y no reemplaza la ingeniería, el procedimiento aprobado ni la decisión del propietario.
