En cimentaciones profundas, alcanzar una superficie dura durante la perforación no demuestra por sí solo que el pilote haya logrado el empotramiento en roca previsto. El cambio de estrato puede corresponder a roca meteorizada, un bloque aislado o un nivel resistente distinto del considerado en el diseño.
La liberación debe integrar evidencia geotécnica, parámetros de perforación, material recuperado, profundidad y condiciones del fondo. Este control reduce el riesgo de aceptar una longitud insuficiente, perforar más de lo necesario o iniciar el armado y concretado sin una cota de punta técnicamente sustentada.
¿Qué significa empotrar un pilote en roca?
El empotramiento, también llamado socket, es el tramo del pilote ejecutado dentro del material rocoso que cumple las condiciones asumidas por el diseño. Su función puede involucrar resistencia por fuste, apoyo en punta, control de asentamientos o respuesta frente a acciones laterales, según el modelo geotécnico y estructural del proyecto.
Por eso no existe una longitud universal aplicable a toda obra. La profundidad, el tipo de roca, el grado de meteorización y los criterios de aceptación deben provenir del expediente técnico, el estudio de suelos, los planos y el procedimiento aprobado.
Definir el criterio antes de perforar
Documentos que deben concordar
Antes de iniciar, el equipo de producción y control debe identificar la cota estimada del techo de roca, la longitud de empotramiento prevista y la evidencia necesaria para confirmar ambos hitos. También debe revisar tolerancias, diámetro, método de perforación, herramientas autorizadas, manejo de muestras y responsables de la liberación.
Cuando el perfil geotécnico, los planos y el procedimiento usan descripciones diferentes, la discrepancia se resuelve antes de adoptar un criterio en campo. La cuadrilla no debe convertir una referencia preliminar en una instrucción de ejecución.
Variabilidad entre pilotes
El techo de roca puede variar en distancias cortas, especialmente en superficies erosionadas, inclinadas o con sectores alterados. La cota obtenida en una perforación vecina sirve como referencia, pero no reemplaza la verificación del pilote en ejecución. La secuencia debe permitir registrar esa variación y comunicar desviaciones respecto del perfil esperado.
Reconocer el ingreso al estrato rocoso
Cambio de parámetros de perforación
El operador puede observar cambios en velocidad de avance, torque, presión, vibración, sonido o respuesta de la herramienta. Estos indicios son útiles para detectar una transición, pero deben leerse junto con el tipo de herramienta, el estado del equipo, la limpieza del fondo y la profundidad alcanzada.
Una reducción del avance no confirma por sí sola roca competente: también puede deberse a un bloque, material cementado, obstrucciones o una herramienta inadecuada. El registro continuo permite separar una tendencia sostenida de un evento puntual.
Inspección del material recuperado

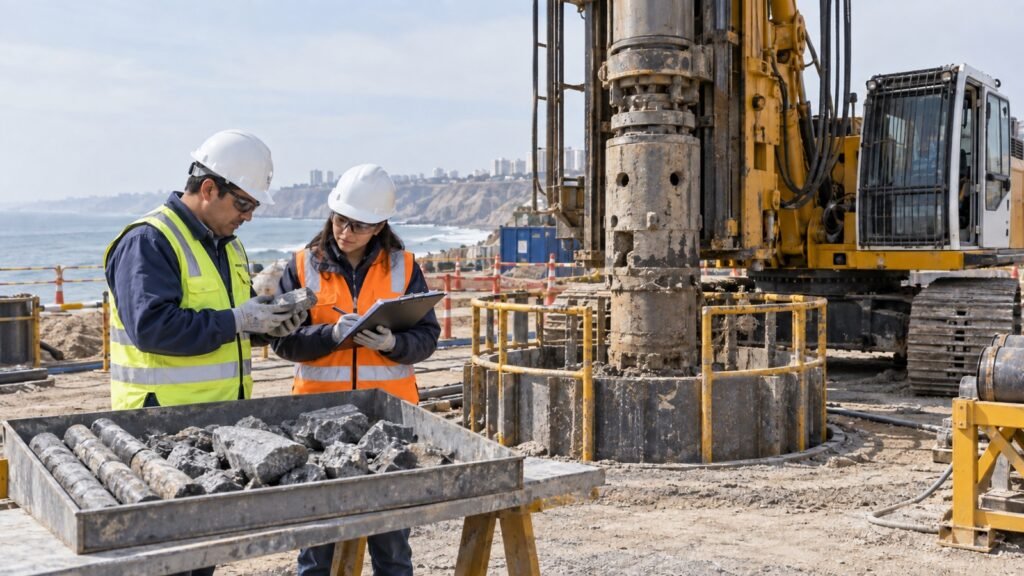

Los fragmentos, recortes o testigos se ordenan por intervalo de profundidad y se protegen contra mezcla o pérdida. La descripción debe considerar litología, meteorización, fracturamiento, resistencia aparente y cualquier cambio relevante para el criterio del proyecto. Cuando corresponda, la identificación y clasificación debe realizarla personal geotécnico competente.
Las muestras representativas se rotulan con pilote, fecha, intervalo y secuencia. Una fotografía sin escala ni profundidad asociada no es suficiente para reconstruir la evidencia.
Determinar el techo de roca válido
Diferenciar roca meteorizada, bloques y roca de diseño
La primera aparición de material duro no siempre coincide con el techo de roca adoptado para medir el empotramiento. Se debe descartar que se trate de un bloque aislado o de un horizonte muy alterado que no cumple la condición especificada. La continuidad del material, la respuesta de perforación y la comparación con la investigación geotécnica ayudan a sustentar la decisión.
Registrar la cota de referencia
Una vez confirmado el ingreso al material aceptable, se registra la profundidad y la cota correspondiente usando la referencia topográfica del proyecto. Desde ese punto se mide el tramo efectivo dentro de roca. Debe quedar claro si el registro corresponde a profundidad de herramienta, fondo perforado o cota corregida; mezclar estas referencias puede introducir errores acumulativos.
Controlar la perforación del tramo empotrado
Longitud, diámetro y estabilidad
Durante el avance se verifica que la perforación mantenga el diámetro, la alineación y la estabilidad requeridos. La herramienta debe ser compatible con la roca y con el método de sostenimiento adoptado. Si aparecen pérdidas de fluido, derrumbes, cavidades o cambios bruscos de respuesta, el frente se detiene para evaluar su efecto antes de continuar.
La longitud ejecutada se contrasta con el criterio de diseño contado desde el techo de roca confirmado, no desde una cota estimada al inicio de la jornada. Cualquier reducción, ampliación o cambio de punta requiere la aprobación definida por el proyecto.
Evitar sobreperforación sin sustento
Perforar más profundo no garantiza una mejor cimentación. Puede aumentar tiempos, consumo de concreto, desgaste de herramientas y exposición del fondo, además de modificar el comportamiento previsto. Si la roca real difiere de la esperada, la respuesta debe ser una evaluación técnica documentada, no una extensión arbitraria.
Verificar el fondo antes de liberar
Limpieza y evidencia final
Al completar el empotramiento se retiran los detritos y se verifica el fondo con el método aprobado. La profundidad final debe medirse después de la limpieza, porque el material suelto puede ocultar la cota real o contaminar la base del pilote. En perforaciones con fluido estabilizador también se controlan las propiedades exigidas antes del concretado.
Tiempo entre perforación y concreto
La liberación debe considerar el tiempo transcurrido desde la limpieza. Una espera prolongada puede favorecer sedimentación, degradación de paredes o contaminación del fondo. Si se supera el límite del procedimiento, corresponde repetir las verificaciones necesarias antes de instalar la jaula o iniciar el vaciado.
Hold point para la aceptación del empotramiento
La llegada a la cota final debe tratarse como un punto de espera cuando así lo establezcan el ITP y el procedimiento. La autorización se emite después de revisar, como mínimo:
- identificación y ubicación del pilote;
- referencia topográfica usada y profundidad final;
- cota confirmada del techo de roca;
- longitud efectiva del empotramiento;
- registro de parámetros y herramientas de perforación;
- descripción y trazabilidad del material recuperado;
- condición geométrica y estabilidad de la perforación;
- resultado de la limpieza y control del fondo;
- desviaciones, consultas y aprobaciones aplicables.
Si una evidencia falta o resulta contradictoria, el pilote permanece pendiente. La presión por avanzar con la jaula o el concreto no sustituye el cierre técnico.
Qué hacer cuando la roca aparece antes o después
Roca más superficial que la prevista
Una aparición temprana puede modificar la longitud total, la cota de punta o la cantidad de empotramiento disponible. Se conserva la evidencia y se comunica al diseñador o responsable autorizado. No se debe recortar el pilote ni asumir que la misma cota final continúa siendo válida sin revisar el criterio estructural y geotécnico.
Roca más profunda o de menor calidad
Si el estrato aceptable no aparece en la profundidad prevista, se documentan el avance, los materiales recuperados y la respuesta del equipo. La decisión puede involucrar continuar, cambiar herramienta, ampliar la investigación o revisar el diseño, pero debe provenir de la autoridad técnica indicada en el proyecto.
Errores frecuentes en el control
- aceptar el primer aumento de resistencia como techo de roca;
- medir el empotramiento desde la cota prevista y no desde la confirmada;
- mezclar muestras de intervalos distintos o fotografiarlas sin identificación;
- usar solo la percepción del operador sin registro de parámetros;
- continuar ante pérdidas, cavidades o derrumbes sin evaluación;
- dar por válido el fondo antes de completar la limpieza;
- modificar la profundidad por decisión de campo sin aprobación;
- iniciar el concretado con el hold point todavía abierto.
Registro mínimo por pilote
Una ficha útil debe permitir reconstruir la transición a roca y la longitud aceptada. Conviene incluir fecha y turno, equipo y herramienta, cotas de inicio y final, intervalos perforados, tiempos, parámetros disponibles, muestras, fotografías, descripción geotécnica, limpieza, incidencias y firmas de ejecución, calidad y supervisión.
Este registro se integra con el parte de perforación, la topografía, los tickets de concreto, el balance volumétrico y los ensayos posteriores. La trazabilidad completa permite evaluar el pilote como un elemento ejecutado, no como una suma de controles aislados.
Checklist antes de instalar la jaula
- ¿El techo de roca fue confirmado con el criterio aprobado?
- ¿La profundidad y la cota usan una referencia topográfica identificable?
- ¿La longitud de empotramiento se midió desde el techo real aceptado?
- ¿Las muestras y fotografías están vinculadas a sus intervalos?
- ¿El diámetro, alineación y estabilidad cumplen el procedimiento?
- ¿La cota final se verificó después de limpiar el fondo?
- ¿Las desviaciones fueron evaluadas por el responsable competente?
- ¿El hold point quedó cerrado antes de continuar?
