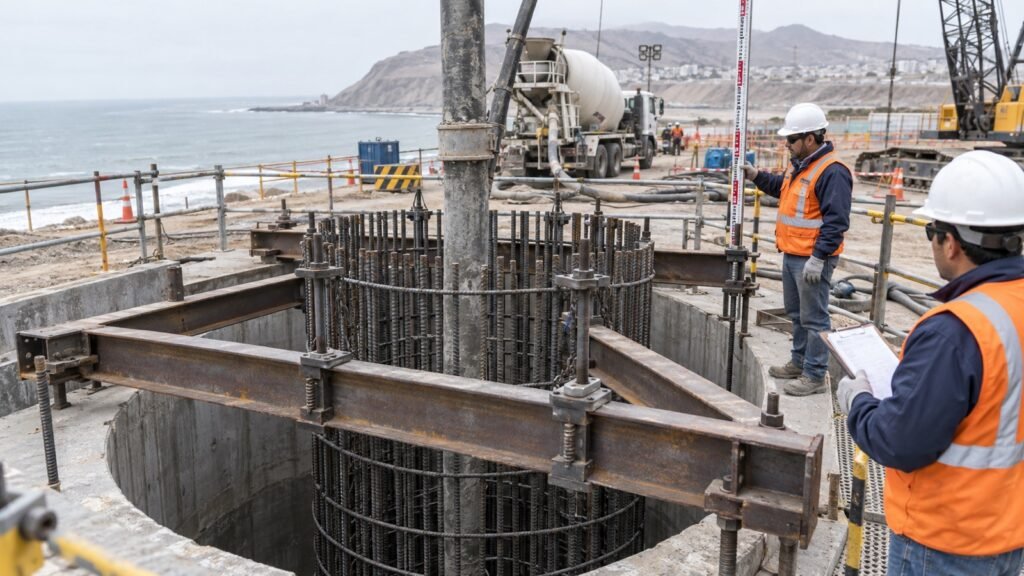

En cimentaciones profundas, la jaula de refuerzo no queda controlada únicamente cuando termina el izaje. Durante el concretado de un pilote excavado puede intentar ascender, asentarse o desplazarse lateralmente por la interacción con el concreto fresco, el tubo tremie, los elementos embebidos o la extracción de una camisa temporal. Si el movimiento no se detecta a tiempo, cambia la cota del acero, compromete empalmes con la estructura superior y puede afectar el recubrimiento previsto.
El control efectivo combina un método de sujeción aprobado, una referencia topográfica visible y lecturas durante el vaciado. No consiste en improvisar peso sobre la armadura: debe formar parte del procedimiento de ejecución, del ITP y de la trazabilidad de cada pilote.
¿Qué significa flotación de la jaula de refuerzo?
Se denomina flotación o levantamiento al movimiento ascendente no previsto de la jaula respecto de la cota establecida antes del concretado. También deben vigilarse el asentamiento y el desplazamiento lateral, porque los tres modifican la posición final del acero y de los tubos o instrumentos unidos a la armadura.
La guía de inspección de FHWA para pilotes excavados pide verificar un método positivo que evite que la jaula se asiente o flote durante la colocación del concreto, además de controlar la elevación de su parte superior. Este principio debe traducirse al detalle del proyecto, no aplicarse como una solución genérica.
¿Por qué puede moverse durante el concretado?
Interacción con el concreto fresco
El concreto que asciende alrededor y a través de la jaula genera acciones sobre las barras, rigidizadores, centralizadores y accesorios. La respuesta depende de la geometría del pilote, la configuración del acero, la reología de la mezcla y la secuencia de colocación. Por eso, una jaula que estaba estable antes del vaciado puede cambiar de posición durante la operación.
Contacto con el tremie o con elementos embebidos
Un tremie desalineado, una maniobra brusca al retirar tramos o una interferencia con tubos de ensayo puede transmitir movimiento a la armadura. El sistema debe permitir retirar progresivamente el tremie sin enganchar barras, empalmes, separadores ni tuberías de auscultación.
Extracción de camisas temporales
Cuando el procedimiento contempla retirar una camisa durante el vaciado, la secuencia debe coordinar el nivel de concreto, la estabilidad de la excavación y la posición de la jaula. La aceptación de esa maniobra depende del expediente, del procedimiento aprobado y de las instrucciones del especialista responsable.
Planificación antes de iniciar el vaciado
El plan de instalación debe describir cómo se sostendrá la jaula, cómo se medirá cualquier movimiento y qué acciones se tomarán si cambia la cota. El Foundation Manual de Caltrans destaca precisamente la necesidad de definir medios para prevenir, detectar y medir el movimiento ascendente durante la colocación del concreto.
Documentos que gobiernan el control
- Planos de armadura, detalles de empalme y cotas de proyecto.
- Procedimiento de pilotes excavados y plan de concretado.
- ITP con puntos de inspección, espera y liberación.
- Especificaciones del proyecto y criterios del diseñador.
- Manual del sistema tremie, camisa y equipos auxiliares cuando corresponda.
- Plan de izaje y diseño temporal del sistema de soporte.
Estos documentos deben resolver las responsabilidades de producción, topografía, calidad, supervisión y diseño. Si la forma de sujeción no aparece en el procedimiento, la liberación previa al vaciado queda incompleta.
Controles antes de colocar concreto
Confirmar la cota inicial
Antes de iniciar el vaciado se registra la elevación de la parte superior de la jaula desde una referencia estable e independiente. La lectura debe poder repetirse durante la operación sin ingresar a una zona expuesta ni perder la referencia al retirar tramos de tremie.
Verificar el soporte positivo
El sistema temporal debe sostener las acciones previstas sin dañar ni deformar el acero. Vigas de apoyo, elementos de suspensión, conexiones y puntos de transferencia de carga deben corresponder al método aprobado. No se debe apoyar la decisión únicamente en amarres livianos o en el peso propio de la jaula.
Revisar interferencias y espacio de trabajo
Se comprueba que el tremie tenga una trayectoria libre, que los tubos de ensayo permanezcan fijados y que los centralizadores estén íntegros. También se revisa que el soporte no impida el retiro de camisas ni obligue a desmontajes improvisados durante un vaciado continuo.
Monitoreo durante el vaciado
Lectura de cota en etapas críticas
La lectura no debe limitarse al inicio y al final. El ITP puede establecer controles asociados al arranque, al ascenso inicial del concreto, al retiro de tramos de tremie, a la extracción de camisa y a cualquier cambio de comportamiento. La frecuencia y los puntos exactos deben provenir del procedimiento y del riesgo identificado.
Correlación con nivel y volumen de concreto
La cota de la jaula se interpreta junto con el nivel alcanzado por el concreto, el volumen acumulado, la profundidad del tremie y las incidencias de colocación. Una variación de posición sin contexto puede ocultar contacto mecánico, flujo desigual, una obstrucción o un problema con el soporte temporal.
Comunicación única y registro en tiempo real
La persona que toma la lectura debe comunicarla al responsable del vaciado mediante un canal definido. El registro incluye hora, etapa, cota observada y evento operativo asociado. Esta coordinación permite actuar antes de que el movimiento continúe.
¿Qué hacer si la jaula empieza a levantarse?
La primera respuesta es controlar la operación sin introducir maniobras bruscas. El equipo debe informar el hallazgo, conservar la secuencia de datos y aplicar el punto de espera previsto. La decisión de continuar, ajustar el proceso o detenerlo corresponde al procedimiento aprobado y al responsable técnico autorizado.
Secuencia práctica de respuesta
- Confirmar la lectura desde la referencia estable y descartar un error de medición.
- Registrar nivel de concreto, volumen acumulado, posición del tremie y condición de la camisa.
- Revisar si existe contacto o enganche con armadura, tubos o elementos embebidos.
- Evitar empujar, golpear o cargar la jaula sin una evaluación técnica.
- Solicitar la disposición formal del responsable cuando se supere el criterio del proyecto.
- Documentar la acción aplicada y verificar nuevamente la posición antes de liberar la continuación.
Prácticas que deben evitarse
- Usar el brazo de la grúa como único medio de control sin un método temporal diseñado.
- Colocar contrapesos improvisados sobre barras o tubos de ensayo.
- Forzar la jaula hacia abajo durante el vaciado sin conocer la causa del movimiento.
- Manipular el tremie de manera que enganche la armadura.
- Retirar soportes antes de que el procedimiento autorice la transferencia de carga.
- Ocultar una variación de cota y corregir solo el registro final.
Estas acciones pueden trasladar el problema a otra zona, deformar la jaula o alterar elementos de auscultación. La prioridad es preservar la evidencia y mantener una condición controlada.
Registros mínimos para la trazabilidad
Información por pilote
- Identificación y ubicación del pilote.
- Cota de diseño y cota verificada antes del vaciado.
- Descripción y evidencia del soporte temporal.
- Lecturas de posición durante las etapas definidas.
- Nivel y volumen de concreto asociados a cada lectura.
- Movimientos del tremie y secuencia de camisas, si aplica.
- Incidencias, decisiones, responsables y hora de liberación.
- Cota final y registro fotográfico.
La FHWA GEC 10 sobre pilotes excavados resalta que la colocación del concreto debe inspeccionarse y documentarse cuidadosamente, porque esos datos son esenciales para evaluar cualquier anomalía identificada después.
Criterio de aceptación: depende del proyecto
No existe una tolerancia universal que pueda trasladarse sin revisión a todos los pilotes. La posición aceptable de la jaula, la elevación de las barras de espera y la respuesta ante una variación deben verificarse contra los planos, el ITP, las especificaciones, el procedimiento aprobado y la norma aplicable.
Si la cota final queda fuera del criterio documentado, la no conformidad requiere evaluación del diseñador o del responsable competente. La decisión puede considerar la longitud efectiva de anclaje, la conexión con el cabezal, el recubrimiento, los empalmes y la integridad de los tubos instalados. La inspección no debe convertir una corrección de campo en una aceptación estructural.
Lista de verificación para obra
Antes del vaciado
- Jaula liberada en geometría, accesorios, centralizadores y empalmes.
- Cota inicial registrada desde una referencia estable.
- Soporte positivo conforme con el método aprobado.
- Tremie y camisas sin interferencias con la armadura.
- Responsables, puntos de lectura y criterio de parada definidos.
Durante y después
- Lecturas vinculadas a nivel, volumen y etapa de colocación.
- Comunicación inmediata de cualquier movimiento.
- Incidencias y decisiones registradas en tiempo real.
- Cota final verificada antes de retirar el soporte.
- Dossier del pilote completo para revisión de calidad.
Control técnico desde la preparación hasta la liberación
Prevenir la flotación de una jaula de refuerzo exige integrar diseño temporal, ejecución, topografía y control de calidad. El valor del seguimiento no está solo en detectar que la armadura se movió, sino en relacionar ese cambio con la operación y tomar una decisión trazable antes de que el pilote quede terminado.
