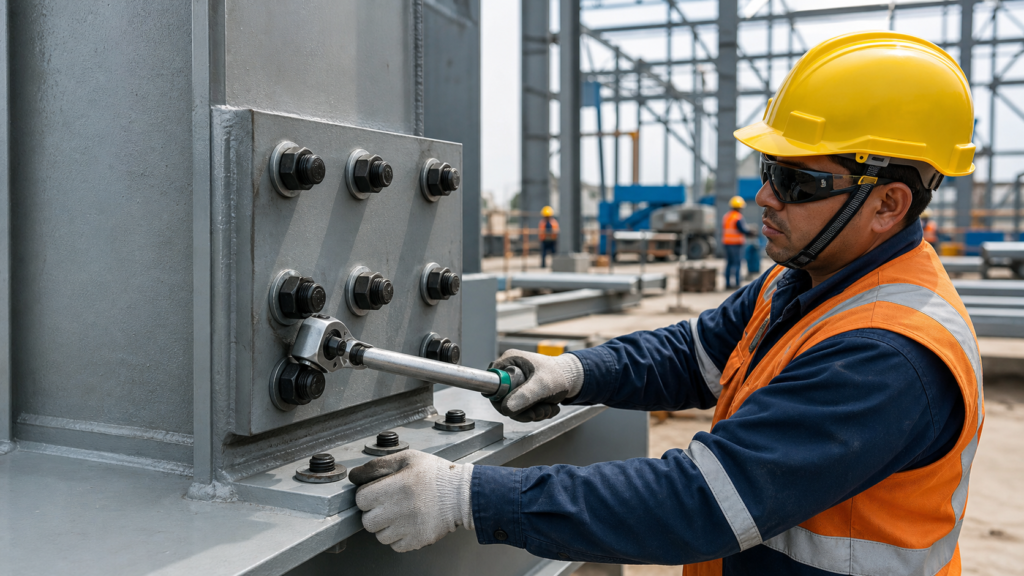

En las estructuras metálicas industriales, una conexión empernada no queda correctamente ejecutada solo porque todos los pernos estén instalados. La capacidad prevista por el diseño depende de la preparación de las superficies, la geometría de la unión, el procedimiento de apriete y la evidencia de control generada durante el montaje. En proyectos industriales del Perú, donde el abastecimiento, la humedad ambiental y las restricciones de acceso pueden condicionar la obra, estos controles deben definirse antes de iniciar el izaje.
¿Qué debe resolverse antes del montaje?
El plano de taller y el plano de montaje deben identificar el tipo, diámetro, longitud y grado del perno, así como las arandelas y tuercas compatibles. También deben indicar si la unión trabaja por aplastamiento o si requiere deslizamiento controlado, pues esa decisión modifica la preparación de las superficies en contacto y el método de inspección.
Compatibilidad y trazabilidad de los componentes
Los lotes de pernos, tuercas y arandelas deben llegar con certificados verificables y mantenerse identificados durante el almacenamiento. No conviene mezclar componentes de procedencias distintas sin una validación técnica. El control de recepción debe revisar dimensiones, marcado, estado de roscas, recubrimiento y ausencia de corrosión o daños por transporte.
El almacenamiento también influye en el resultado. Los conjuntos deben conservarse secos, protegidos del polvo y separados por lote. La lubricación original no debe alterarse con solventes, pintura o manipulación innecesaria, porque el coeficiente de fricción afecta la relación entre torque y pretensión.
Superficies de contacto y geometría
Las caras de la conexión deben estar libres de rebabas, salpicaduras de soldadura y deformaciones que impidan el contacto uniforme. En uniones diseñadas para resistir deslizamiento, la pintura o el tratamiento superficial debe corresponder a lo especificado por ingeniería. Aplicar un recubrimiento no aprobado en la zona de contacto puede reducir la resistencia disponible.
Antes de forzar el ingreso de los pernos, se debe comprobar la coincidencia de agujeros. Los punzones de montaje sirven para alinear temporalmente, pero no deben agrandar ni dañar los agujeros. Si la desalineación supera lo admisible, corresponde detener el montaje y gestionar una reparación aprobada.
Secuencia técnica para conexiones empernadas
Una secuencia controlada evita introducir deformaciones, concentraciones de carga o pérdidas de alineamiento. El procedimiento debe ser conocido por supervisión, montaje y control de calidad.
1. Presentación y ajuste inicial
La estructura se posiciona con elementos temporales suficientes para mantener estabilidad y geometría. Luego se instalan los pernos sin aplicar todavía el apriete final. En esta etapa se verifica plomo, nivel, ejes, separación entre placas y asiento correcto de cabezas, tuercas y arandelas.
2. Condición de ajuste firme
El apriete inicial debe avanzar desde las zonas más rígidas hacia los bordes libres, con una secuencia uniforme. Su finalidad es llevar las placas a contacto sin distorsionar la unión. Marcar los conjuntos después de esta etapa facilita detectar giros posteriores y demostrar la secuencia aplicada.
3. Pretensado con un método validado
El apriete final puede ejecutarse mediante giro de tuerca, llave calibrada, indicadores directos de tensión u otro método especificado por ingeniería. El torque por sí solo no representa directamente la fuerza de pretensión: cambia con la lubricación, el recubrimiento, la condición de la rosca y el equipo. Por ello, una llave dinamométrica debe utilizarse dentro de un procedimiento calificado y con calibración vigente.
La cuadrilla debe aplicar el método definido sin combinar criterios improvisados. También es necesario controlar el acceso: si una herramienta no puede colocarse correctamente, la solución debe resolverse antes del izaje o mediante un detalle aprobado.
Inspección y criterios de aceptación
La inspección debe comenzar antes del apriete final. Esperar hasta el cierre de la unión limita la capacidad de comprobar superficies ocultas, orientación de componentes y condición inicial.
Control previo, durante y posterior
- Previo: certificados, lotes, geometría, limpieza, recubrimientos, calibración de equipos y procedimiento aprobado.
- Durante: secuencia, condición de ajuste inicial, método de pretensado, identificación del operador y condiciones ambientales relevantes.
- Posterior: inspección visual completa, marcas de control, cantidad de pernos, asentamiento de arandelas y registro de no conformidades.
Reaplicar torque de manera indiscriminada como verificación puede alterar la pretensión y no siempre demuestra que el perno fue instalado correctamente. La aceptación debe seguir el método previsto por el proyecto y quedar respaldada por registros trazables.
Registros que debe conservar el dossier
El dossier de calidad debe vincular cada conexión o frente de montaje con planos vigentes, certificados de materiales, lotes instalados, equipos utilizados, fechas de calibración, protocolos de inspección y liberaciones. Las desviaciones deben incluir su evaluación técnica, reparación y cierre documentado.
Errores frecuentes que afectan plazo y calidad
Los problemas más costosos suelen originarse antes del apriete: pernos con longitud inadecuada, agujeros desalineados, superficies pintadas donde no corresponde, herramientas sin acceso, componentes mezclados o ausencia de estabilidad temporal. También son riesgos relevantes el apriete sin secuencia, el uso de tablas genéricas de torque y la liberación de conexiones sin evidencia.
Una inspección temprana en taller permite detectar interferencias y validar el procedimiento antes de movilizar equipos y personal. En obra, los puntos de espera deben integrarse al plan de izaje para que el control de calidad no se convierta en una actividad tardía que obligue a desmontar.
Planificación para un montaje confiable
La ejecución eficiente de estructuras metálicas industriales requiere coordinar ingeniería, fabricación, logística, izaje y calidad. Definir matrices de conexiones, secuencias de montaje, zonas de almacenamiento, recursos de apriete y criterios de liberación reduce retrabajos y mejora la seguridad del frente.
