Pilotes hincados en Peru: un pilote tubular puede llegar al frente con agua acumulada, restos de madera, escoria, consumibles, herramientas o material suelto en su interior. Antes de izarlo e iniciar la hinca, esa condición debe compararse con la configuración prevista por el expediente. El objetivo no es declarar que todo pilote abierto debe permanecer seco, sino confirmar que el elemento contiene únicamente lo que el diseño, el procedimiento aprobado y la secuencia constructiva permiten.
Este control evita que una condición no registrada altere el peso de maniobra, interfiera con el casco o un empalme, genere caída de objetos, complique una inspección posterior o se confunda con el tapón de suelo que se forma durante la instalación. En una obra portuaria, la liberación debe ser técnica, segura y trazable.
¿Por qué revisar el interior antes de la hinca?
Los pilotes tubulares abiertos están expuestos durante fabricación, transporte, acopio y traslado al frente. Una tapa temporal mal colocada, una lluvia, el oleaje, una operación de limpieza incompleta o el simple descuido pueden dejar materiales ajenos dentro del fuste. Si el pilote se moviliza sin conocer esa condición, el equipo trabaja con una incertidumbre que pudo eliminarse antes del izaje.
El problema no se limita a la limpieza
El contenido interior puede tener consecuencias distintas según el proyecto: cambio del peso real de izaje, desplazamiento de líquido durante la rotación, proyección de material, interferencia con un empalme, daño de una superficie preparada o pérdida de trazabilidad. Por eso la revisión debe conectarse con el plan de izaje, la secuencia de hinca, los planos, el ITP y las instrucciones del responsable técnico.
Agua prevista y agua no prevista no son lo mismo
En un pilote abierto que se instala en el mar, el ingreso de agua durante la operación puede ser compatible con el método. Sin embargo, encontrar agua antes de la maniobra exige identificar su origen, cantidad aproximada, presencia de hidrocarburos o sedimentos y posible efecto sobre el peso, el equilibrio y la inspección. La decisión de drenar, conservar o controlar esa agua debe estar definida por el procedimiento aprobado; no corresponde aplicar una regla universal.
Documentos que gobiernan la liberación
La inspección empieza en documentos, no en una observación aislada. Deben revisarse los planos del pilote, la especificación de fabricación, el procedimiento de transporte y acopio, el plan de izaje, el procedimiento de hinca, el análisis del sistema martillo-casco-pilote y el ITP. También se deben considerar las instrucciones del fabricante cuando existan tapas, sellos, diafragmas, zapatos, conectores o accesorios internos.
La guía FHWA GEC 12 sobre cimentaciones con pilotes hincados destaca que la configuración del pilote y el procedimiento de instalación forman parte del análisis del sistema. La guía de inspección de construcción de FHWA exige revisar equipos, procedimientos y registros de hinca. Estas referencias respaldan el enfoque de verificar la condición real antes de instalar, pero los criterios contractuales pertenecen al proyecto.
Definir qué debe estar dentro del pilote
El equipo de calidad debe contar con una lista positiva: elementos internos permitidos, accesorios que deben retirarse, condición de las tapas temporales y momento de su retiro. Esa lista evita que una pieza legítima sea tratada como residuo o que un objeto ajeno sea aceptado por costumbre.
Inspección segura desde el exterior

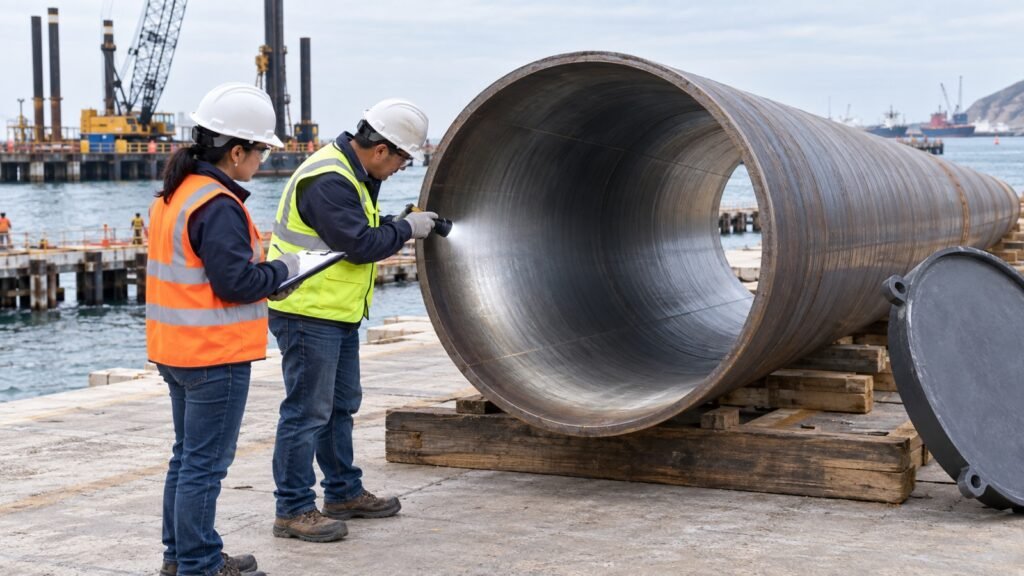

La primera opción debe ser inspeccionar sin ingresar al tubo. Una linterna de alto alcance, cámara con pértiga o boroscopio, espejo y registro fotográfico suelen permitir revisar el tramo accesible. El pilote debe estar apoyado de manera estable, con calzos adecuados y sin posibilidad de rodamiento. No debe existir izaje simultáneo ni personal bajo cargas suspendidas.
No convertir la revisión en un ingreso improvisado
Un tubo de gran diámetro puede parecer accesible, pero su ingreso puede involucrar atmósfera peligrosa, acceso restringido, atrapamiento y rescate complejo. Nadie debe entrar solo porque la inspección visual no alcanzó el fondo. Si el proyecto determina que el ingreso es indispensable, debe aplicarse el procedimiento específico de espacios confinados, con evaluación, permiso, monitoreo, ventilación, vigía y rescate según la normativa y el plan de seguridad.
Durante el movimiento del pilote, la regla es mantener al personal fuera de la trayectoria. La norma OSHA 29 CFR 1926.603 exige mantener a los trabajadores alejados mientras los pilotes son izados y establece controles específicos para equipos de hinca. En Perú, estas medidas deben integrarse con el plan de seguridad, la normativa nacional aplicable y las reglas del titular de la instalación.
Secuencia práctica de control
1. Identificar el pilote y congelar su condición
Antes de retirar una tapa o mover el elemento, se registra el código del pilote, tramo, colada o lote, ubicación de acopio, fecha, responsable y condición exterior. Si existe agua o material suelto, se documenta antes de intervenir. La evidencia inicial ayuda a determinar si el problema se originó en taller, transporte, almacenamiento o frente.
2. Verificar apoyos, estabilidad y accesos
Se confirma que el pilote está estabilizado y que la abertura puede revisarse sin exponerse al rodamiento, caída de objetos ni interacción con maquinaria. Las tapas temporales deben retirarse mediante el método previsto, controlando su peso y puntos de agarre. No se debe golpear, perforar o quemar una tapa sin autorización.
3. Inspeccionar y clasificar los hallazgos
La revisión distingue entre humedad superficial, agua acumulada, sedimento, residuos de fabricación, material de embalaje, herramientas, piezas sueltas y elementos internos de diseño. También se observa el estado del borde, bisel, recubrimiento, costura y cualquier accesorio próximo al extremo. Un hallazgo se describe y fotografía; no se oculta con una limpieza sin registro.
4. Retirar el material con un método aprobado
La extracción puede requerir aspiración, bombeo, herramientas de alcance, inclinación controlada u otro método definido por ingeniería y seguridad. Debe evaluarse el manejo del agua extraída y de los residuos, especialmente si presentan hidrocarburos, pintura, escoria u otros contaminantes. Está prohibido introducir personas, levantar el pilote o volcar contenido sin analizar previamente los riesgos.
5. Reinspeccionar y cerrar el punto de espera
Después de limpiar o drenar, se repite la observación y se registra la condición final. Si el pilote volverá a esperar, se repone una protección temporal compatible con el procedimiento. La liberación debe quedar firmada por los responsables previstos en el ITP antes de autorizar el traslado al líder o plantilla.
Control del agua acumulada
El agua no debe evaluarse solo como volumen. Se verifica su procedencia probable, movilidad dentro del tubo, efecto sobre el peso de izaje, riesgo de derrame y posible contacto con superficies o consumibles que deban permanecer protegidos. Cuando el pilote tiene compartimientos, diafragmas o cierre inferior, la condición puede ser distinta a la de un tubo abierto en ambos extremos.
Conciliar con el plan de izaje
Si existe líquido retenido, el peso real y el centro de gravedad pueden diferir de la condición asumida en el plan. Antes de izar, el responsable debe confirmar si el cálculo sigue siendo válido o si corresponde drenar, medir o actualizar la maniobra. No se debe confiar en una estimación visual cuando la variación pueda afectar la capacidad, los aparejos o el control durante la verticalización.
Objetos extraños y control de herramientas
Una práctica eficaz es tratar el interior del pilote como una zona de exclusión de materiales. Todo elemento que ingrese para inspección o limpieza se registra y se retira al finalizar. Las linternas, cámaras, pértigas, cables y accesorios deben estar asegurados contra caída. Al cerrar la actividad, se realiza una conciliación simple de herramientas y consumibles.
Evitar una segunda contaminación
La limpieza pierde valor si después quedan trapos, discos abrasivos, electrodos, alambres, pernos o partes de una tapa. El cierre del punto de espera debe incluir orden del área, retiro de residuos y protección frente a lluvia, oleaje o trabajos vecinos. Si el pilote cambia de frente o permanece acopiado, se define cuándo debe repetirse la inspección.
Diferenciar este control del tapón de suelo
El tapón de suelo se forma por la interacción del terreno con un pilote tubular abierto durante la hinca. No es equivalente al agua, residuos o herramientas encontrados antes de instalar. FHWA GEC 12 explica que el comportamiento de pilotes abiertos puede variar entre condición no taponeada y taponeada, y que esa respuesta influye en el análisis. Por ello, retirar material extraño antes de la hinca también protege la calidad del registro: evita atribuir a la interacción suelo-pilote una condición preexistente.
Qué debe contener el registro
El formato puede integrarse al checklist de liberación del pilote e incluir, como mínimo:
- identificación del pilote y de cada tramo;
- ubicación, fecha, hora y responsables;
- condición de tapas y extremos antes de abrir;
- resultado de la inspección interior y evidencia fotográfica;
- agua o materiales encontrados, sin inventar una precisión no medida;
- método de retiro, disposición y control ambiental;
- herramientas introducidas y conciliación de salida;
- reinspección final, protección temporal y liberación;
- no conformidad, consulta técnica o restricción pendiente, si aplica.
Criterios de aceptación sin inventar tolerancias
La aceptación no debe basarse en frases vagas como “se ve limpio”. El criterio debe describir una condición verificable y relacionarla con los documentos gobernantes: ausencia de material no autorizado, condición compatible con el plan de izaje, extremos aptos para la siguiente operación, elementos internos identificados y registros completos. Cualquier cantidad admisible de agua, método de secado, alcance de inspección o frecuencia de repetición debe provenir del expediente, el ITP, la especificación, el procedimiento aprobado o una instrucción escrita del responsable técnico.
Cuándo detener la liberación
Se detiene el proceso cuando el origen del agua es desconocido, hay contaminación, no puede confirmarse el contenido interior, aparece una pieza suelta, la tapa o el extremo está dañado, el peso de maniobra queda en duda o se requiere ingresar al tubo sin un procedimiento aprobado. La presión por iniciar la hinca no sustituye la evaluación técnica.
Integrar el control con la hinca y el dossier final
La liberación interior debe quedar vinculada con el registro de recepción, el plan de izaje, la bitácora de hinca y cualquier empalme posterior. La guía de construcción de Caltrans para pilotes enfatiza el control de calidad y la documentación durante la ejecución. Esa continuidad permite demostrar qué se inspeccionó, qué se corrigió y quién autorizó el inicio.
En proyectos de pilotes hincados en Peru, un control breve y bien diseñado puede evitar que una condición simple se convierta en un incidente, una observación contractual o una incertidumbre sobre el comportamiento del pilote. La clave es inspeccionar desde el exterior, actuar con un método aprobado y conservar evidencia trazable.
